旋转闸的结构及工作原理介绍

日期:2021-05-11    编辑:铁军智能

旋转闸也属于一种出入口控制设备,由于其具有特殊的控制功能,能够有效的防止攀爬以及跨越等非法进入行为,因此经常应用于各种需要有着较为严格管控需求的特殊管制区,通过的人员需要具备专门的权限,才被允许得到放行,旋转闸的通行速度大约为每分钟30人左右。

旋转闸产品结构及其工作原理:

1 、旋转闸机械部分

旋转闸(门)机械部分分为结构架和机芯两部分。结构架作为载体,机芯组成主要有电机、光耦小板(单、双路)、传动轴、电磁铁等;

2、 旋转闸控制部分

旋转闸(门)控制部分由工业级主控板、变压器、蓄电池、继电器、空气开关等组成。

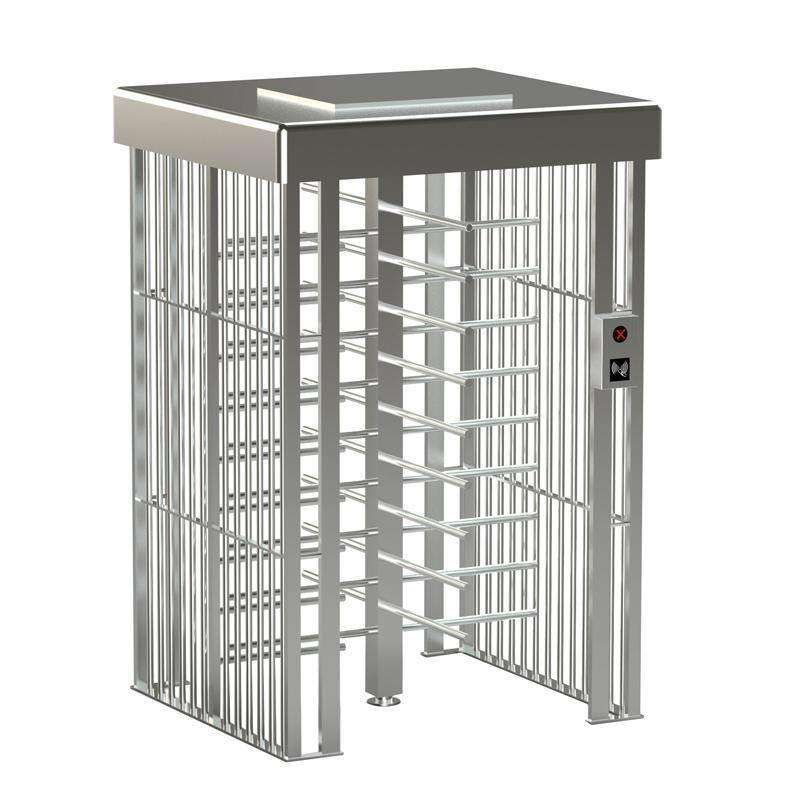

                                                                                                旋转闸

3、系统工作原理

1) 接通电源,旋转门主板 2 秒后系统进入工作状态,左右定位臂自动锁死。

2)用手动按钮给主板开闸信号,主板接收到开闸信号后发出开闸指令,继电器吸合,电磁铁通电拉开左、右定位臂,达到开闸要求,等待行人通过(行人通行时间默认为 10S,超过 10S 则取消通行资格)。

3)旋转闸断电后由蓄电池供电主控板发出常开指令,电机带动传动轴,通过双路光藕小板限位,旋转门常开允许行人自由通行,达到消防要求。



×
